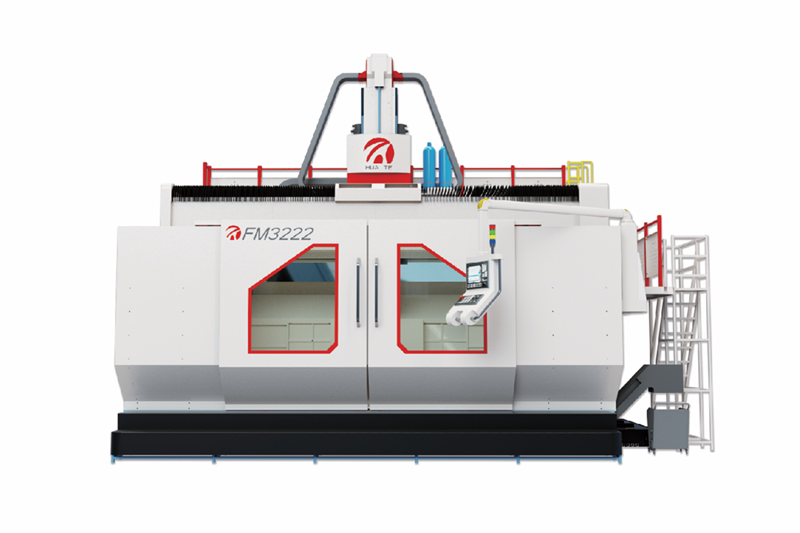

天車式五軸加工中心

HT-FM2722/2742/2762/3222/3242/3262

產品特點

高剛性天車式結構

Z軸采用“箱中箱”結構，剛性強，具有最佳的熱對稱性和穩定性。

雙橫梁結構，穩定可靠，精度極佳。

U型四軌底座

三大組件結合成一體的高剛性U型四軌底座，提供所有軸向動件極為穩固的基座。

無承重之憂，超大行程，占地面積小。

超高性能A/C二軸頭

德國KESSLER原裝進口二軸頭，高性能、高穩定度。

提供高速型/高扭力型/精巧型等各式二軸頭，滿足各種需求。

先進的進給系統冷卻科技

X/Y軸進給系統融合THK與華特先進的冷卻科技，大幅降低高速加工條件下之結構熱變位，確保極致的加工精度。

立即咨詢

產品參數

		HT-FM2722	HT-FM2742	HT-FM2762	HT-FM3222	HT-FM3242	HT-FM3262
加工范圍
X軸行程	mm	2700	2700	2700	3200	3200	3200
Y軸行程	mm	2200	4200	6200	2200	4200	6200
Z軸行程	mm	1250	1250	1250	1250	1250	1250
兩柱間距離	mm	4000	4000	4000	4500	4500	4500
主軸端面到工作臺距離	mm	200-1450	200-1450	200-1450	200-1450	200-1450	200-1450
工作臺
工作尺寸	mm	2700*2200	2700*4000	2700*6000	3200*2200	5000*2100	5000*2500
工作臺承重	kg/m²	8000	8000	8000	8000	8000	8000
T型槽規格(寬度*間距)	mm	22*200	22*200	22*200	22*200	22*200	22*200
主軸
主軸驅動方式		電主軸	電主軸	電主軸	電主軸	電主軸	電主軸
主軸轉速	rpm	20000	20000	20000	20000	20000	20000
主軸電機功率	kw	45	45	45	45	45	45
主軸電機扭矩	N.m	80-95	80-95	80-95	80-95	80-95	80-95
主軸錐度/拉釘		HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63
AC軸
A軸/C軸最高轉速	rpm	100	100	100	100	100	100
A軸旋轉角度	。	±110°	±110°	±110°	±110°	±110°	±110°
C軸擺角	。	±360°	±360°	±360°	±360°	±360°	±360°
驅動進給
快速位移	m/min	20/20/20	20/20/20	20/20/20	20/20/20	20/20/20	20/20/20
最大切屑速度	m/min	10	10	10	10	10	10
最小分辨率	mm	0.001	0.001	0.001	0.001	0.001	0.001
精度
定位精度X/Y/Z	mm	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300	±0.005/300
重復定位精度X/Y/Z	mm	±0.004/300	±0.004/300	±0.004/300	±0.004/300	±0.004/300	±0.004/300
AC軸精度		±5°	±5°	±5°	±5°	±5°	±5°
AC軸重復精度		±3°	±3°	±3°	±3°	±3°	±3°
其他
絲桿規格	mm	50/50/50	50/50/50	50/齒條/50	50/50/50	50/50/50	50/齒條/50
絲軌規格	mm	45/45/55	45/45/55	45/45/55	45/45/55	45/45/55	45/45/55
刀庫規格/容量	把	HSK-A63/24T	3HSK-A63/24T	HSK-A63/24T	HSK-A63/24T	HSK-A63/24T	HSK-A63/24T
電力需求	kw	86	86	86	86	86	86
機床尺寸	mm	702063006150	7020103006150	7020123006150	752063006150	7520103006150	7520123006150
機床重量	t	54	64	74	56	66	76

*注：本公司產品不斷改進，上述資料若有變更，恕不另行通知，以技術文件為準。

標準配置：

1.數控系統西門子SINUMERIK ONE

2.德國Kessler五軸雙擺頭

3.主軸恒溫冷卻系統

4.Z軸液壓平衡系統

5.氣動、液壓、集中潤滑系統

6.刀具冷卻系統

7.螺桿履帶排屑機

8.三色燈、照明燈

9.自動斷電裝置

10.24T平置刀庫

11.各軸光柵尺

12.對刀儀

13.標準附件及相關文件

選項配置：

1.數控系統HEIDENHAIN

2.主軸中心出水

3.伊貝格五軸雙擺頭

4.工件測頭
